جی پی اس ایستگاهی در فضای بسته | بررسی عملکرد و راهکارها

یکی از پرسش‌های کلیدی مهندسان نقشه‌برداری و کاربران تجهیزات ژئودزی این است که آیا جی پی اس ایستگاهی در فضای بسته، سوله، تونل یا داخل ساختمان کار می‌کند؟ پاسخ کوتاه و قاطع به این سوال «خیر» است؛ گیرنده‌های GNSS برای محاسبه موقعیت دقیق به دید مستقیم با ماهواره‌های موقعیت‌یابی نیاز دارند. با این حال، درک علت فنی این محدودیت، رفتار سیگنال‌ها در مواجهه با مانع و راهکارهای جایگزین، موضوعی بسیار بااهمیت در پروژه‌های عمرانی و نقشه‌برداری به شمار می‌رود.

چرا جی پی اس ایستگاهی در فضای بسته کار نمی‌کند؟

گیرنده‌های ژئودتیک و انواع جی پی اس ایستگاهی بر پایه دریافت سیگنال‌های مایکروویو فرستاده‌شده از منظومه‌های ماهواره‌ای نظیر GPS، GLONASS، Galileo و BeiDou کار می‌کنند. این سیگنال‌ها در فرکانس‌های باند L (مانند L1، L2 و L5) انتشار می‌یابند. ماهیت فیزیکی این فرکانس‌ها به‌گونه‌ای است که توانایی عبور از موانع ضخیم و متراکم را ندارند.

وقتی گیرنده در یک فضای کاملاً بسته مانند یک اتاق، زیرزمین یا سوله فلزی قرار می‌گیرد، موانع ساختمانی مانع از رسیدن مستقیم امواج رادیویی به آنتن دستگاه می‌شوند. اصلی‌ترین دلایل عدم کارکرد دقیق عبارتند از:

• تضعیف شدید سیگنال (Signal Attenuation): دیوارهای بتنی، سقف‌های فلزی و حتی شیشه‌های دوجداره با لایه‌های محافظ، سیگنال ماهواره را تا حد نابودی تضعیف می‌کنند.
• پدیده چندمسیری (Multipath Error): سیگنال‌های ضعیفی که از طریق پنجره‌ها یا ورودی‌ها وارد می‌شوند، پس از برخورد به دیوارها و اجسام داخلی منعکس شده و با تاخیر به آنتن می‌رسند که این امر محاسبات فاصله را کاملاً مختل می‌سازد.
• افت شدید شاخص هندسی ماهواره‌ها (DOP): حتی در صورت دریافت تعداد معدودی سیگنال، توزیع هندسی ماهواره‌ها (Geometry) به قدری نامناسب است که مقدار HDOP و VDOP به شدت افزایش یافته و دقت تعیین موقعیت از چند میلی‌متر به چند متر یا بیشتر تنزل می‌یابد.

بررسی عملکرد جی پی اس ایستگاهی در شرایط نیمه‌بسته

ممکن است در برخی سناریوهای میدانی مشاهده کرده باشید که دستگاه در نزدیکی پنجره‌های بزرگ یا زیر سقف‌های سبک برزنتی و پارچه‌ای موقعیت ارائه می‌دهد. اما آیا این موقعیت قابل اعتماد است؟

کاربرد در کنار پنجره و بالکن‌ها

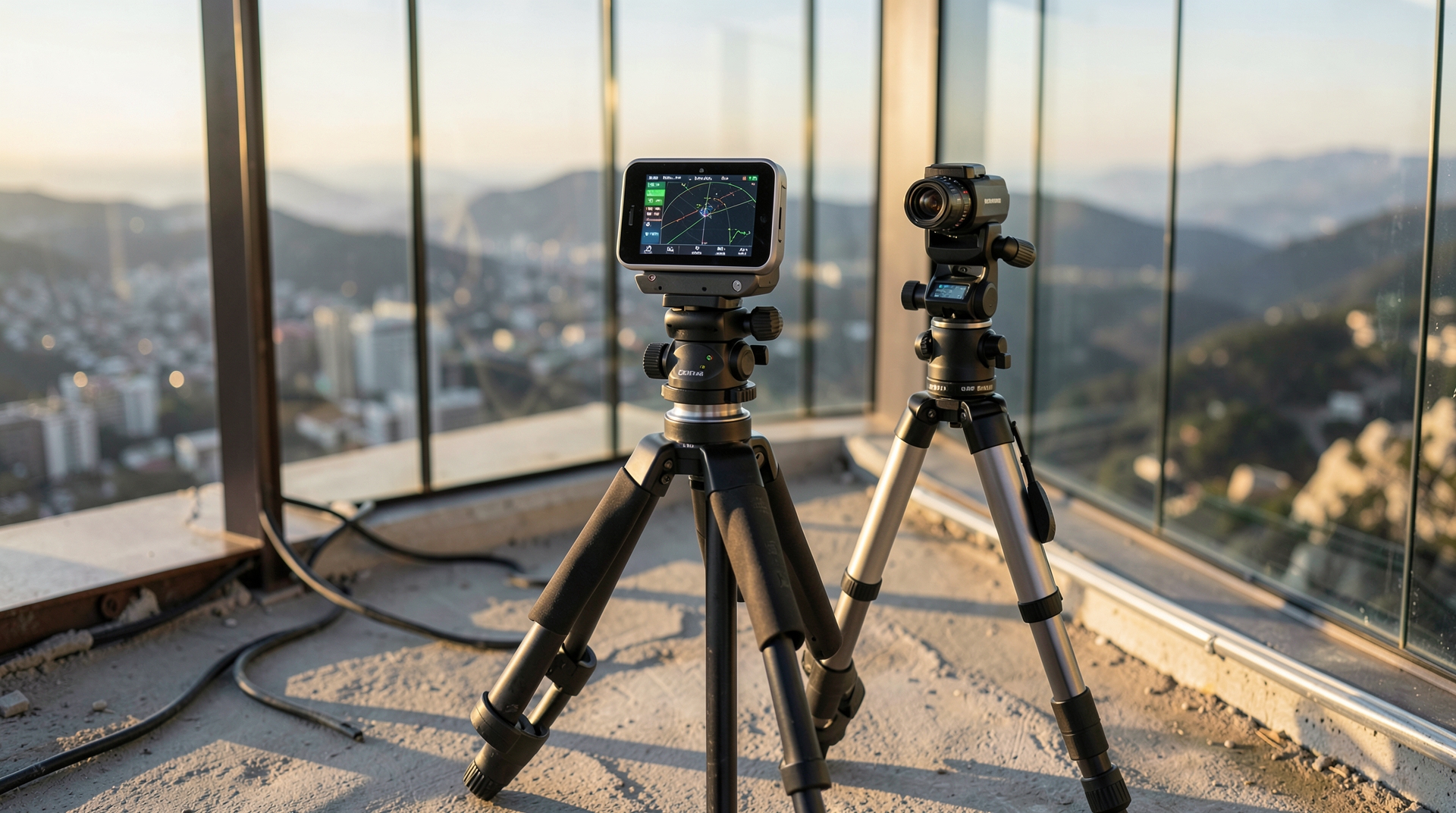

هنگامی که یک جی پی اس ایستگاهی را در کنار پنجره یا بالکن ساختمان قرار می‌دهید، تنها بخشی از آسمان (مثلاً یک‌چهارم نیم‌کره آسمان) برای آنتن قابل دید است. در این حالت دستگاه ممکن است به حالت Float برود اما به‌ندرت می‌تواند تثبیت فاز حامل یا همان حالت Fix را انجام دهد. خطای موقعیت در این شرایط معمولاً بین چند دسی‌متر تا چند متر متغیر است که برای کارهای دقیق مهندسی اصلاً مناسب نیست.

کارکرد زیر سقف‌های غیرفلزی و سبک

سقف‌های برزنتی، چادرهای مسافرتی یا سازه‌های چوبی نازک تضعیف کمتری روی امواج ایجاد می‌کنند. با این حال، حتی چنین سقف‌هایی نیز می‌توانند SNR (نسبت سیگنال به نویز) را کاهش داده و افت کیفیت را به همراه داشته باشند. برای اطلاع از شیوه صحیح برداشت در شرایط سخت میدانی، مطالعه مقاله مراحل کار میدانی نقشه‌برداری توصیه می‌شود.

چالش‌های تثبیت موقعیت RTK در محیط سرپوشیده

در روش‌های مدرن برداشت ژئودتیک، گیرنده‌ها با الگوریتم‌های پیشرفته RTK کار می‌کنند. این الگوریتم‌ها برای محاسبه ابهام فاز (Carrier Phase Ambiguity Resolution) نیازمند سیگنال‌های بسیار پاک، قوی و مداوم از حداقل ۵ تا ۶ ماهواره مشترک بین بیس و روور هستند. در فضای بسته، به دلیل قطعی مداوم سیگنال‌ها (Cycle Slip) و نویز بالا، تراشه گیرنده قادر به حل ابهام فاز نخواهد بود. به همین دلیل، سیستم RTK قفل شده و از کار می‌افتد.

راهکارهای جایگزین برای نقشه‌برداری در فضای بسته

با توجه به عدم کارکرد سیستم‌های ماهواره‌ای در محیط‌های سرپوشیده، مهندسان نقشه‌بردار از ابزارها و روش‌های جایگزین استفاده می‌کنند. بر اساس اصول استاندارد ژئوماتیک، روش‌های زیر جایگزین عملیاتی محسوب می‌شوند:

۱. استفاده از توتال استیشن (Total Station)

مطمئن‌ترین و دقیق‌ترین روش برای برداشت و پیاده‌سازی نقطه در داخل ساختمان‌ها، سوله‌ها و تونل‌ها، استفاده از تجهیزات اپتیکی-لیزری نظیر دوربین‌های توتال استیشن است. این تجهیزات نیازی به ماهواره نداشته و با اتکا به پیمایش زوایای افقی، عمودی و اندازه‌گیری فاصله لیزری کار می‌کنند. اگر در انتخاب میان تجهیزات ماهواره‌ای و اپتیکی تردید دارید، پیشنهاد می‌کنیم مقایسه تخصصی دوربین‌های نقشه‌برداری یا جی پی اس را مطالعه کنید.

۲. فناوری اسکنر لیزری ۳ بعدی و SLAM

امروزه سیستم‌های SLAM (هم‌زمانی مکان‌یابی و نقشه برداری) به یکی از مدرن‌ترین ابزارها برای برداشت فضاهای بسته تبدیل شده‌اند. اسکنرهای لیزری متحرک مبتنی بر SLAM بدون نیاز به سیگنال‌های فضای ماوراء زمین، با تحلیل ابر نقطه حاصل از محیط اطراف، موقعیت خود را در سه بعد بازسازی می‌کنند.

۳. سیستم‌های تعیین موقعیت داخلی (IPS)

در پروژه‌های صنعتی و ناوبری داخلی، فناوری‌هایی بر پایه فرستنده‌های محلی نظیر UWB (باند فوق عریض)، بلوتوث (BLE) و شبکه‌های Wi-Fi پیاده‌سازی می‌شوند. بر اساس توضیحات منتشر شده در دانشنامه ویکی‌پدیا درباره IPS، این سیستم‌ها دقیقاً نقش ماهواره‌ها را در ابعاد کوچک‌تر و داخلی ایفا می‌کنند.

مقایسه روش‌های موقعیت‌یابی در فضای باز و فضای بسته

برای درک بهتر تفاوت عملکرد و انتخاب ابزار مناسب در پروژه‌های مختلف، جدول زیر ویژگی‌های هر روش را خلاصه کرده است:

تلفیق روش‌ها در پروژه‌های خاص مثل تونل‌سازی و سازه‌های بزرگ

در پروژه‌های زیرزمینی، ابتدا بنچ‌مارک‌ها و نقاط پایه‌ای در بیرون تونل یا ورودی ساختمان با استفاده از جی پی اس ایستگاهی با دقت ژئودتیک بالا تعیین موقعیت می‌شوند. سپس با ورود به محیط سرپوشیده، مختصات از طریق توتال استیشن به داخل منتقل می‌گردد. برای آشنایی بیشتر با این فرآیند ترکیبی می‌توانید مقاله راهنمای پروژه‌های تونل‌سازی و فضاهای سرپوشیده را مطالعه فرمایید.

اجرای صحیح این فرایند موجب بهبود دقت نهایی کار شده و به کاهش خطای انسانی در برداشت GNSS و کارهای اپتیکی کمک شایانی می‌نماید.

سوالات متداول (FAQ)

آیا گیرنده‌های GNSS مولتی فرکانس جدید می‌توانند در داخل ساختمان کار کنند؟

خیر. حتی پیشرفته‌ترین گیرنده‌های چندفرکانسه با پردازنده‌های قوی، قادر به عبور دادن سیگنال رادیویی از میان بتن مسلح یا سقف‌های ضخیم نیستند. افزایش تعداد فرکانس‌ها فقط به رد نویزها و گیرایی بهتر در شرایط فضای باز و شبه‌بسته (زیر درختان) کمک می‌کند.

چرا گوشی‌های هوشمند گاهی در داخل مکان‌ها موقعیت تقریبی نشان می‌دهند؟

گوشی‌های هوشمند در فضای بسته از تکنولوژی Assisted-GPS (A-GPS) بهره می‌برند که با ترکیب اطلاعات دکل‌های مخابراتی (Cell ID)، شبکه‌های Wi-Fi اطراف و حسگرهای داخلی (ژیروسکوپ)، موقعیت تقریبی (با خطای چندین متر) را تخمین می‌زنند. این روش برای کارهای نقشه‌برداری به هیچ وجه کاربرد ندارد.

اگر جی پی اس ایستگاهی در سوله کار کند، آیا اطلاعات آن معتبر است؟

اگر سوله دارای پوشش فلزی یا شیروانی باشد و گیرنده چند ماهواره را ردگیری کند، به دلیل خطای شدید چندمسیری (Multipath)، مختصات حاصل دارای خطاهای غیرقابل پیش‌بینی خواهد بود و نباید در محاسبات مهندسی ملاک قرار گیرد.

نتیجه‌گیری

در نهایت، به‌طور شفاف دریافتیم که جی پی اس ایستگاهی برای کار در فضای بسته طراحی نشده است و ماهیت سیگنال‌های ماهواره‌ای بر اساس مبانی فیزیک موج، اجازه عبور از مصالح ساختمانی را نمی‌دهد. اتکا به گیرنده‌های ماهواره‌ای در فضاهای سرپوشیده منجر به خطاهای فاحش در محاسبات ژئودزیک می‌شود. برای اجرای دقیق پروژه‌ها در محیط‌های بسته، استفاده از توتال استیشن‌ها، اسکنرهای ۳ بعدی لیزری و سیستم‌های پایه زمینی تنها گزینه مطمئن و استاندارد به شمار می‌روند.
