تفاوت Base و Rover در معماری RTK جی پی اس ایستگاهی

تفاوت Base و Rover در معماری RTK چیست؟ راهنمای کامل نقش Base و Rover در جی پی اس ایستگاهی

اگر در حوزه نقشه‌برداری فعالیت می‌کنید یا قصد خرید جی پی اس ایستگاهی را دارید، بدون شک با اصطلاحات Base و Rover روبه‌رو شده‌اید. بسیاری از کاربران این سؤال را مطرح می‌کنند که تفاوت Base و Rover در RTK چیست و هر کدام چه وظیفه‌ای در تعیین موقعیت دقیق دارند؟

در حقیقت، فناوری RTK یا Real Time Kinematic یکی از دقیق‌ترین روش‌های موقعیت‌یابی ماهواره‌ای است که در جی پی اس نقشه برداری استفاده می‌شود. این فناوری با کمک دو گیرنده GNSS شامل Base و Rover، امکان دستیابی به دقت سانتی‌متری را فراهم می‌کند. در این مقاله، نقش هر یک از این گیرنده‌ها، نحوه ارتباط آن‌ها و اهمیت استفاده از جی پی اس مولتی فرکانس در سیستم RTK را بررسی خواهیم کرد.

RTK چیست و چگونه کار می‌کند؟

قبل از بررسی تفاوت Base و Rover، بهتر است ابتدا با مفهوم RTK آشنا شویم.

RTK یا موقعیت‌یابی سینماتیکی لحظه‌ای، روشی است که با استفاده از تصحیحات آنی، خطاهای موجود در سیگنال‌های ماهواره‌ای را حذف کرده و مختصات را با دقتی در حد یک تا چند سانتی‌متر محاسبه می‌کند.

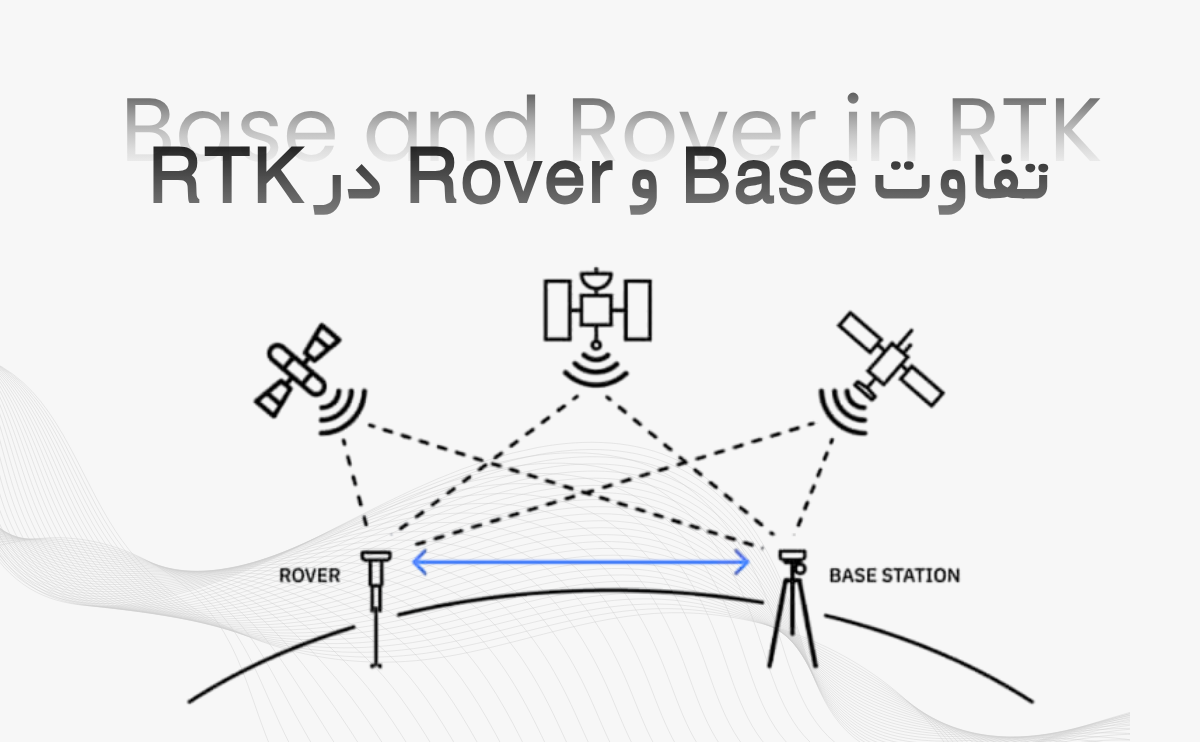

در این روش، دو گیرنده جی پی اس ایستگاهی با یکدیگر همکاری می‌کنند:

• گیرنده Base
• گیرنده Rover

گیرنده Base در یک نقطه با مختصات مشخص قرار می‌گیرد و گیرنده Rover روی نقاط مختلف پروژه حرکت کرده و عملیات برداشت را انجام می‌دهد.

Base چیست؟

Base یا ایستگاه مبنا، گیرنده‌ای است که روی یک نقطه با مختصات دقیق نصب می‌شود. این مختصات می‌تواند از قبل مشخص شده باشد یا با انجام مشاهدات دقیق محاسبه شود.

وظیفه اصلی Base عبارت است از:

• دریافت سیگنال‌های ماهواره‌ای
• محاسبه خطاهای موجود در سیگنال‌ها
• تولید تصحیحات RTK
• ارسال تصحیحات به گیرنده Rover

به بیان ساده، Base خود عملیات برداشت را انجام نمی‌دهد؛ بلکه نقش مرجع را ایفا می‌کند تا Rover بتواند مختصات دقیق را محاسبه کند.

در پروژه‌های حرفه‌ای، Base معمولاً از یک جی پی اس مولتی فرکانس استفاده می‌کند تا بیشترین تعداد ماهواره و فرکانس را دریافت کرده و دقت تصحیحات افزایش یابد.

Rover چیست؟

Rover گیرنده‌ای است که همراه نقشه‌بردار در سطح پروژه حرکت می‌کند و نقاط موردنظر را برداشت می‌کند.

این گیرنده علاوه بر دریافت سیگنال‌های GNSS، تصحیحات ارسال‌شده از Base را نیز دریافت می‌کند.

پس از اعمال این تصحیحات، Rover قادر است مختصات نقاط را با دقت سانتی‌متری محاسبه کند.

امروزه بیشتر گیرنده‌های جی پی اس نقشه برداری مجهز به IMU، RTK و جی پی اس مولتی فرکانس هستند تا عملیات برداشت با سرعت و دقت بیشتری انجام شود.

تفاوت Base و Rover در RTK

اگرچه هر دو دستگاه از نظر سخت‌افزاری شباهت زیادی دارند، اما وظایف آن‌ها کاملاً متفاوت است.

در بسیاری از مدل‌های جدید، یک دستگاه جی پی اس ایستگاهی می‌تواند بسته به تنظیمات، هم به‌عنوان Base و هم به‌عنوان Rover استفاده شود.

ارتباط Base و Rover چگونه برقرار می‌شود؟

برای اینکه Rover بتواند تصحیحات را دریافت کند، باید بین دو گیرنده ارتباط برقرار شود.

رایج‌ترین روش‌های ارتباط عبارت‌اند از:

• رادیو UHF
• اینترنت (NTRIP)
• شبکه CORS
• مودم 4G یا 5G
• شبکه‌های خصوصی سازمانی

در پروژه‌های کوچک معمولاً از ارتباط رادیویی استفاده می‌شود، اما در پروژه‌های شهری یا گسترده، اتصال به شبکه CORS از طریق اینترنت رایج‌تر است.

چرا جی پی اس مولتی فرکانس در RTK اهمیت دارد؟

یکی از مهم‌ترین عوامل موفقیت سیستم RTK، استفاده از جی پی اس مولتی فرکانس است.

گیرنده‌های مولتی‌فرکانس قادرند سیگنال‌های مختلف را از چندین منظومه GNSS دریافت کنند و مزایای زیر را ارائه دهند:

• کاهش خطاهای یونوسفری
• افزایش سرعت رسیدن به حالت Fixed
• پایداری بیشتر ارتباط RTK
• افزایش دقت در محیط‌های شهری
• عملکرد بهتر در مناطق دارای پوشش درختی

به همین دلیل تقریباً تمام گیرنده‌های حرفه‌ای جی پی اس ایستگاهی از فناوری مولتی‌فرکانس بهره می‌برند.

آیا همیشه به Base نیاز داریم؟

خیر.

در بسیاری از کشورها شبکه‌های دائمی CORS فعال هستند. در این حالت، گیرنده Rover به‌جای دریافت تصحیحات از Base شخصی، به نزدیک‌ترین ایستگاه CORS متصل می‌شود.

همچنین برخی گیرنده‌های جدید از فناوری PPP پشتیبانی می‌کنند.

اگر این سؤال برای شما مطرح باشد که PPP چیست، باید بدانید PPP روشی برای تعیین موقعیت دقیق بدون استفاده از Base محلی است. در فناوری PPP جی پی اس ایستگاهی، گیرنده با استفاده از داده‌های دقیق مدار و ساعت ماهواره‌ها، مختصات را با دقت بالا محاسبه می‌کند. البته در پروژه‌هایی که نیاز به دقت لحظه‌ای و سرعت بالا دارند، RTK همچنان انتخاب اول نقشه‌برداران است.کاربرد Base و Rover در پروژه‌های نقشه‌برداری

سیستم RTK مبتنی بر Base و Rover در پروژه‌های متنوعی استفاده می‌شود، از جمله:

• نقشه‌برداری توپوگرافی
• پروژه‌های راهسازی
• کاداستر
• معدن
• پایش سازه‌ها
• خطوط انتقال نیرو
• خطوط لوله
• پروژه‌های عمرانی
• کشاورزی دقیق
• برداشت‌های مهندسی

در تمام این پروژه‌ها، استفاده از جی پی اس نقشه برداری مجهز به RTK باعث افزایش دقت و کاهش زمان برداشت می‌شود.

مزایای استفاده از Base و Rover

استفاده از معماری RTK مزایای فراوانی دارد:

• دقت سانتی‌متری
• سرعت بالای برداشت
• کاهش خطاهای اندازه‌گیری
• افزایش بهره‌وری تیم نقشه‌برداری
• کاهش نیاز به عملیات پردازش پس از برداشت
• امکان برداشت لحظه‌ای
• مناسب برای پروژه‌های بزرگ و کوچک
• کاهش هزینه‌های اجرایی در بلندمدت

این مزایا باعث شده‌اند که RTK به استاندارد اصلی در پروژه‌های مدرن جی پی اس ایستگاهی تبدیل شود.

هنگام خرید جی پی اس ایستگاهی برای RTK به چه نکاتی توجه کنیم؟

اگر قصد خرید یک جی پی اس ایستگاهی برای کار با RTK را دارید، بهتر است ویژگی‌های زیر را بررسی کنید:

• پشتیبانی از تمامی منظومه‌های GNSS
• گیرنده جی پی اس مولتی فرکانس
• قابلیت Base و Rover در یک دستگاه
• پشتیبانی از رادیو UHF
• قابلیت اتصال به NTRIP
• پشتیبانی از PPP
• IMU داخلی
• باتری با ظرفیت بالا
• استاندارد مقاومت IP67 یا بالاتر
• خدمات پس از فروش و گارانتی معتبر

وجود این امکانات باعث می‌شود دستگاه در پروژه‌های مختلف عملکرد دقیق، سریع و قابل اعتمادی داشته باشد.

جمع‌بندی

شناخت تفاوت Base و Rover در RTK برای هر فردی که با جی پی اس ایستگاهی و جی پی اس نقشه برداری کار می‌کند، ضروری است. Base وظیفه محاسبه و ارسال تصحیحات را بر عهده دارد، در حالی که Rover با دریافت این تصحیحات، مختصات نقاط را با دقت سانتی‌متری محاسبه می‌کند.

امروزه ترکیب RTK با جی پی اس مولتی فرکانس، فناوری IMU و قابلیت‌هایی مانند PPP جی پی اس ایستگاهی باعث شده عملیات نقشه‌برداری سریع‌تر، دقیق‌تر و مطمئن‌تر از گذشته انجام شود. انتخاب یک گیرنده حرفه‌ای که بتواند هم در نقش Base و هم Rover فعالیت کند، انعطاف‌پذیری بیشتری در پروژه‌ها ایجاد کرده و هزینه‌های اجرایی را کاهش می‌دهد.
